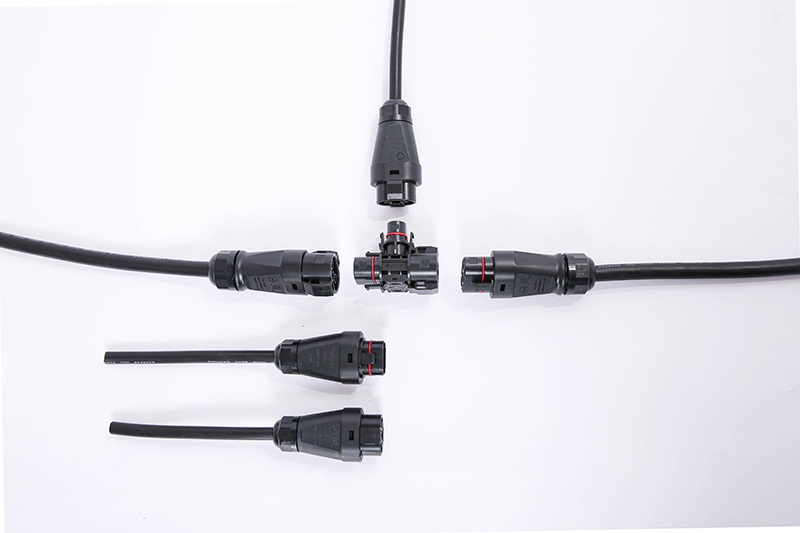

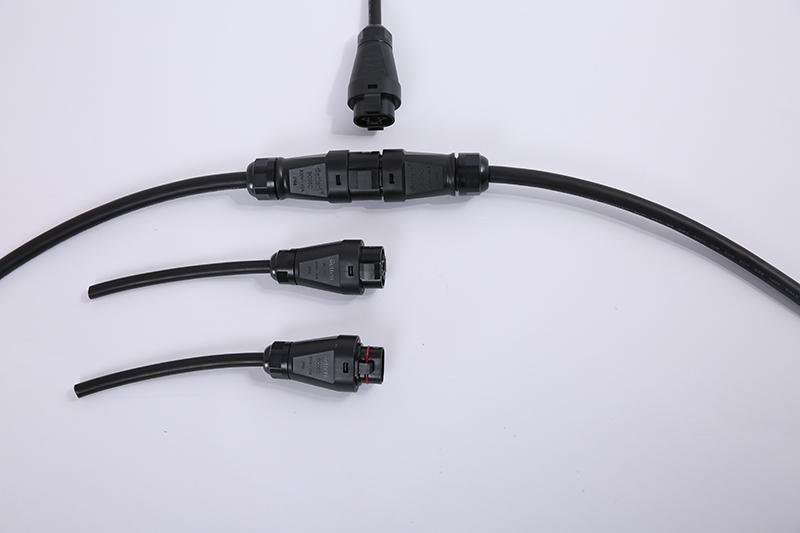

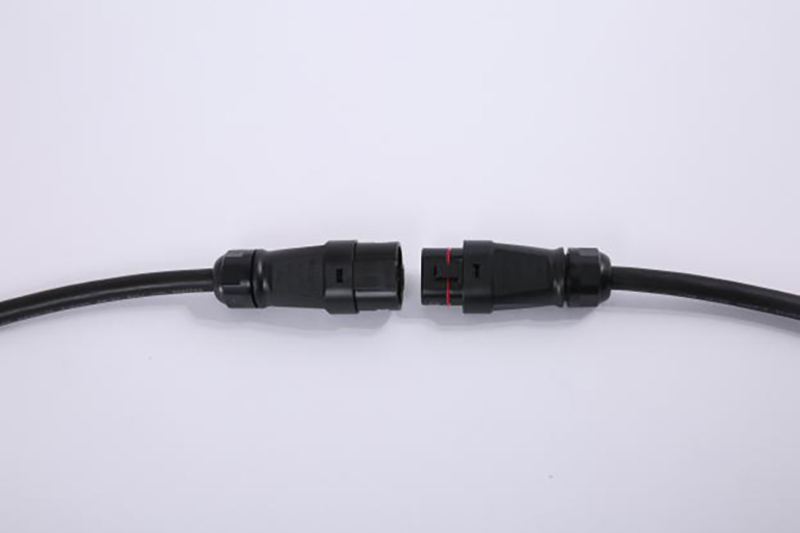

BC05C T-Stecker Solar-Anschluss (für Micro-Wechselrichter)

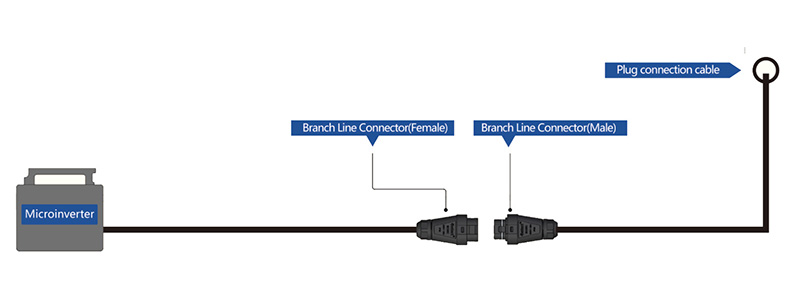

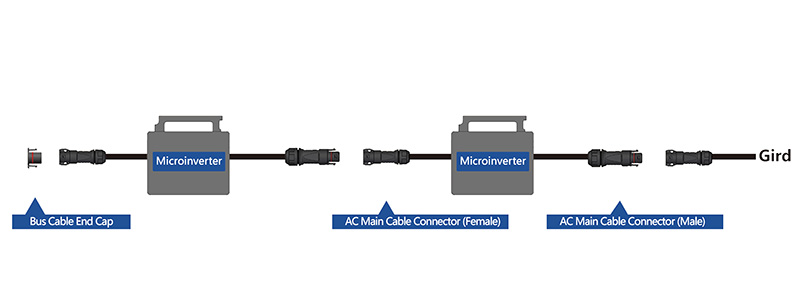

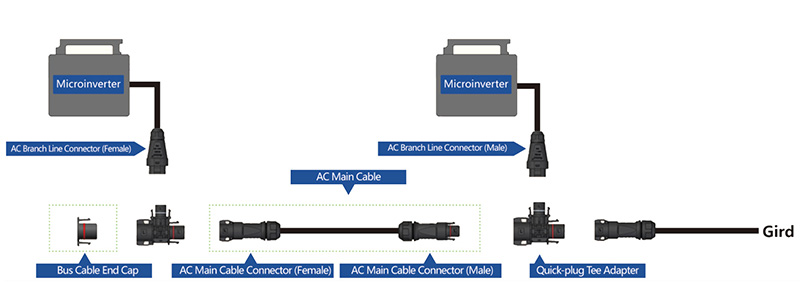

Der BC05C Steckverbinder mit rundem Anschluss wurde von Betteri entwickelt und ist speziell für Wechselrichter geeignet. Er lässt sich perfekt mit dem BC05A Anschluss verbinden und kann auch für leistungsstarke Wechselrichter eingesetzt werden. Diese PV Steckverbinder können schnell installiert werden, bieten Flexibilität und Sicherheit. So können Sie Wechselrichter schnell anschließen und aufbauen, sowohl für Solarsysteme zuhause als auch im Einzelhundel.
- Hauptleitungseigenschaften: 300V, 40A(10AWG);
- Abzweigungseigenschaften: 300V, 12A(16AWG);
- Farbe: schwarz
- Zertifizierung:
Allgemein
| Anzahl Stifte | 2P+PE |
| Hauptkabel Nennstrom | 40A (10AWG/6mm² Kupferleitung) |
| Hauptkabel Nennspannung | 300V |
| Abzweigkabel Nennstrom | 12A (16AWG/1.5mm² Kupferleitung) |
| Abzweigkabel Nennspannung | 300V |
| Kontaktwiderstund | ≤5mΩ |
| Steh-Wechselspannung | 1500V AC |
| Überspannungsschutz-Kategorie | Ⅲ |
| Anschluss Verschmutzungsgrad | 2(verbunden) |
| Schutzart | IP68(1m, 1h) |
| Zugfestigkeit | 20~50N |
| Flammbarkeit | UL94-V0 |
| Nenntemperatur | -40℃~+85℃ |
Verbindungseigenschaften
| Kabeleigenschaften | Hauptleitung: 14/12/10AWG; Abzweigung cable: 16/18AWG |
| Außendurchmesser Kabel | Hauptleitung: 10~13mm; Abzweigung: 7~9.5mm |
| Anschlussmethode | SNAP |
Anschlussmethode
| Hauptkabelanschluss | Crimpen |
| Abzweigung Anschluss | Crimpen |
Material
| Außenmaterial | PPE |
| Anschlussmaterial | Kupfer-Zinklegierung |
| Anschluss-Oberflächenbehundlung | Hauptleitung: Verzinnt; Abzweigung: vergoldet |
| Dichtungsmaterial | Silikon-Kautschuk |
Stundards
| PPP 59015A:2013 | TÜV Teststandard |
| ANSI/UL6703-2017 | CSA Teststandard |
Maße
| Länge | 230mm |
| Breite | 40mm |
| Höhe | 134mm |
Betteri ist spezialisiert auf die Herstellung von Photovoltaik-Stecker und Solarzubehör für unterschiedlichste Anschlussanforderungen. Wir sind stolzer Anbieter von Elektrokomponenten für Solaranlagen. Wir bieten professionellen Kundenservice an, um Sie bei der Vernetzung und beim Anschließen Ihrer Photovoltaikanlagen zu unterstützen.
-
