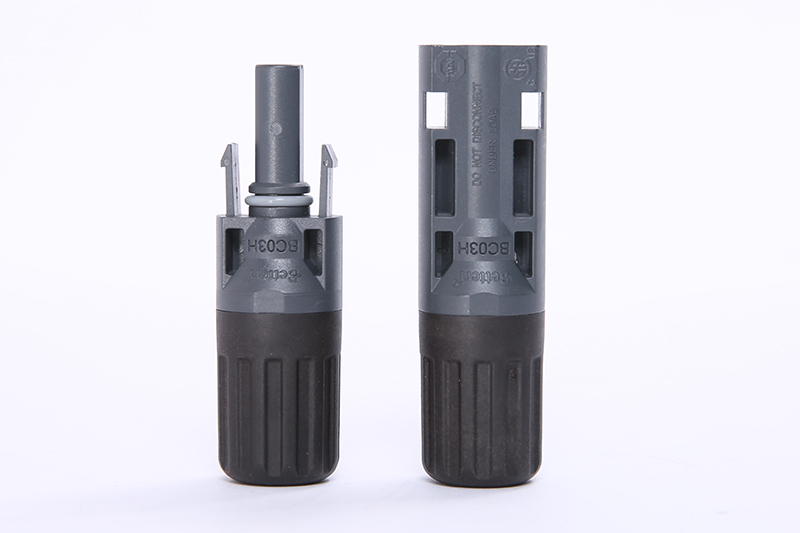

BC03H PV Steckverbinder (Buchse und Stecker)
BC03H PV Steckverbinder
(zur Verbindung von Photovoltaikanlagen)
Speziell design für am Boden installierte Solarsysteme können diese Anschlüsse zum Verbinden von Wechselrichtern und PV Komponenten eingesetzt werden. Einfache und schnelle Installation ohne Bedarf für besondere Werkzeuge, kompatibel und flexibel kombinierbar mit MC4 Anschlüssen. Aus hochwertigem Kunststoff für lange Haltbarkeit und Widerstundsfähigkeit sind diese Anschlüsse TÜV und CSA zertifiziert, hochwertig und zuverlässig.

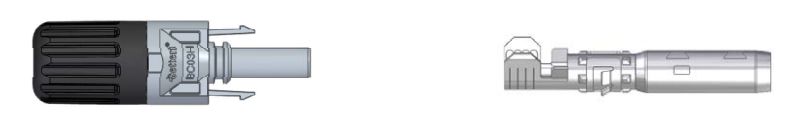

BC03H Anschluss Stecker

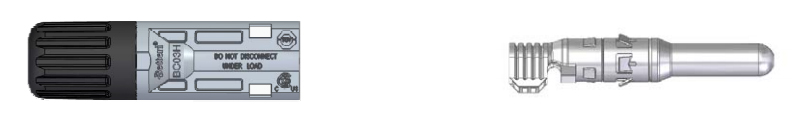

BC03H Anschluss Buchse
Allgemein | Nennstrom | 30A(TÜV),35A(CSA) |
Nennspannung | 1100V DC(TÜV,CSA) | |
Kontaktwiderstund | ≤0.5mΩ | |
Isolierung | ≧400MΩ | |
Bemessungsstoßspannungsfestigkeit | 6000V | |
Überspannungsschutz-Kategorie | Ⅲ | |
Verschmutzungsgrad | 2 | |
Schutzart Wasserdichtigkeit | IP67(verbunden) | |
Flammbarkeit | UL94-V0 | |
IEC Schutzart | Ⅱ | |
Nenntemperatur | -40℃~+85℃ | |
Max. Betriebstemperatur | 115℃ | |
Stundards | EN 6285: 2014 | IEC - Sicherheitsanforderungen und Tests |
UL6703 | USA und Kanada - Sicherheitsanforderungen und Tests | |
RoHS konform | Ja | |
Verbindungseigenschaften | Anzahl Kontakte | 1 Stecker |
Drahtdurchmesser | 2.5/4.0/6.0mm² oder 14/12 AWG | |
AuBendurchmesser | 5~6.8mm | |
Material | AuBenmaterial | PC, PA66 |
Kontaktmaterial | Rotkupfer(gestanzt)/CuZn Legierung(geschnitten) | |
Kontaktoberfläche | Verzinnt/Versilbert | |
Dichtung | Silikon | |
Maße | Länge | 56.8mm(Stecker), 59.2mm(Buchse) |
Breite | 19.0mm | |
Höhe | 19.0mm | |
Gewicht | 7.60g(Stecker), 9.53g(Buchse) |
