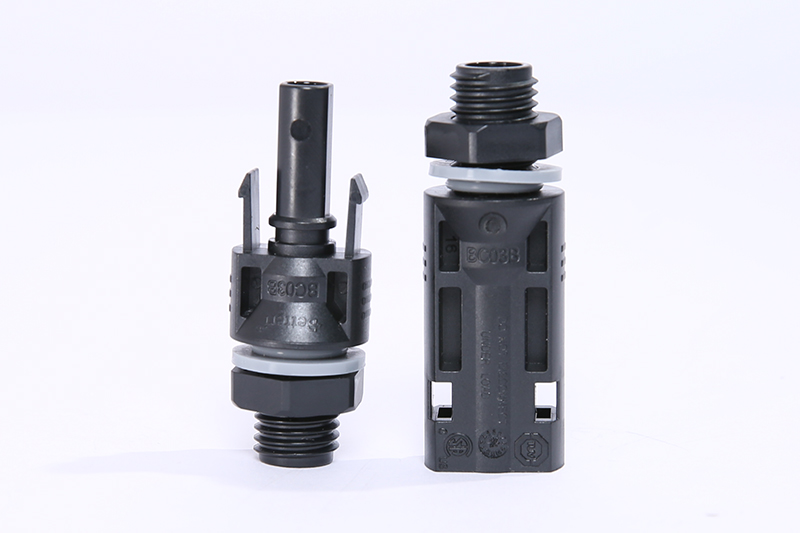

BC03B-ES PV Steckverbinder (Buchse und Stecker Steckverbinder)

BC03B-ES PV Steckverbinder (Buchse und Stecker Steckverbinder)

Geeignet für Wechselrichter, Solarpanele und Solarsysteme. Einfaches, nutzerfreundliches Design für leichte Installation und Instandhaltung. Feuerschutz und Schutzart IP67 eignen diese Anschlüsse für verschiedene Anwendungen. Sie sind außerdem kompatibel mit MC4 Steckern, höchst flexibel und integrierfähig.

Anfrageformular
Technische Daten
BC03H PV Steckverbinder (Buchse und Stecker)

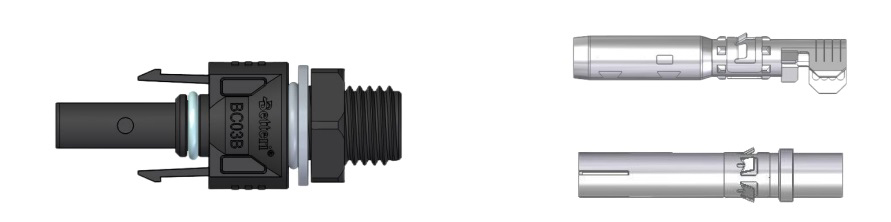

BC03B-ES Buchse Coupler

BC03H PV Steckverbinder (Buchse und Stecker)

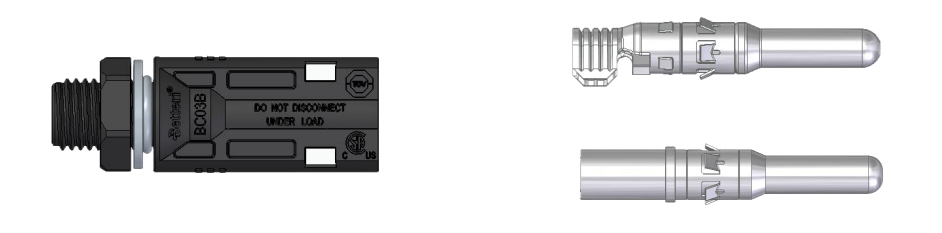

BC03B-ES Stecker Coupler

Allgemein

Nennstrom 30A(TÜV), 40A(CSA)
Nennspannung 1000V DC(TÜV), 600/1000V DC(CSA)
Kontaktwiderstund ≤0.5mΩ
Isolierung ≧400MΩ
Bemessungsstoßspannungsfestigkeit 6000V
Überspannungsschutz-Kategorie Ⅲ
Verschmutzungsgrad 2
Schutzart Wasserdichtigkeit IP67(verbunden)
Flammbarkeit UL94-V0
IEC Schutzart Ⅱ
Nenntemperatur -40℃~+85℃
Max. Betriebstemperatur 115℃

Anschlusseigenschaften

Anzahl Kontakte 1 Stecker
Drahtdurchmesser 2.5/4.0/6.0mm² oder 14/12/10AWG
Außendurchmesser 4.8~7.8mm

Kategorie

Anschluss Stecker und Buchse
Kabelklemme Gerade gecrimpt
Anschlussgewinde M12
Montage-Ausschnitt ⌀12.5+0.2/0
Länge des Gewindes 17mm

Material

Außenmaterial PC(Polycarbonat )
Kontaktmaterial Rotkupfer(gestanzt)/CuZn Legierung(geschnitten)
Kontaktoberfläche Verzinnt/Versilbert
Dichtung Silikon

Stundards

EN 6285: 2014 IEC - Sicherheitsanforderungen und Tests
UL6703 USA und Kanada - Sicherheitsanforderungen und Tests
RoHS konform Ja

Maße

Länge 52.0mm(Stecker), 54.5mm(Buchse)
Breite 19.0mm
Höhe 19.0mm
Weight 5g(Stecker), 7g(Buchse)
  • BC03B TUV Zertifizierung

Betteri ist spezialisiert auf die Herstellung von Photovoltaik-Stecker und Solarzubehör für unterschiedlichste Anschlussanforderungen. Wir sind stolzer Anbieter von Elektrokomponenten für Solaranlagen. Wir bieten professionellen Kundenservice an, um Sie bei der Vernetzung und beim Anschließen Ihrer Photovoltaikanlagen zu unterstützen.
