    Diese AC Photovoltaik Rundsteckverbinder werden für Verbindungen mit Wechselrichtern und Buskabeln eingesetzt. Dank PPO/PC Kunststoff sind sie besonders dicht, zuverlässig und lange haltbar. Diese Photovoltaik Stecker sind besonders resistent gegen UV-Strahlen, Salzspray, hohe Temperaturen, Vibration und Elektroschocks.

    • Spezifikationen Hauptkabel: 300V, 40A (10AWG)
    • Spezifikationen Abzweigkabel: 300V, 12A (16AWG)
    • Farbe: Schwarz
    • Zertifizierung:
      BC05A PV Anschlusskabel T-Stecker
      BC05A PV Anschlusskabel T-Stecker
    Technische Daten

    Allgemein

    Anzahl Stifte 2P+PE
    Hauptkabel Nennstrom 40A (Use 10AWG/6mm² Kupferleitung)
    Hauptkabel Nennspannung 300V
    Abzweigkabel Nennstrom 12A (Use 16AWG/1.5mm² Kupferleitung)
    Abzweigkabel Nennspannung 300V
    Kontaktwiderstund ≤5mΩ
    Steh-Wechselspannung 1500V AC
    ÜberspannungsKategorie Ⅲ
    Verschmutzungsgrad Anschluss 2(verbunden)
    Schutzart IP68(1m, 1h)
    Zugfestigkeit 20~50N
    Flammbarkeit UL94-V0
    Nenntemperatur -40℃~+85℃

    Verbindungseigenschaften

    Kabeleigenschaften Hauptleitung: 14/12/10AWG; Abzweigung: 16/18AWG
    Außendurchmesser Kabel Hauptleitung: 10~13mm; Abzweigung: 7~9.5mm
    Anschlussmethode SNAP (8mm)

    Anschlussmethode

    Hauptkabelanschluss Druckschraube
    Abzweigung Anschluss Crimpen

    Material

    Außenmaterial PPE
    Anschlussmaterial Kupfer-Zinklegierung
    Anschluss-Oberflächenbehundlung Hauptleitung: Verzinnt; Abzweigung: vergoldet
    Dichtungsmaterial Silikon-Kautschuk

    Stundards

    PPP 59015A:2013 TÜV Teststandard
    ANSI/UL6703-2017 CSA Teststandard
    RoHS konform Ja

    Maße

    Länge 150mm
    Breite 40mm
    Höhe 110mm
    Verkabelung
    BC05A PV Anschlusskabel T-Stecker

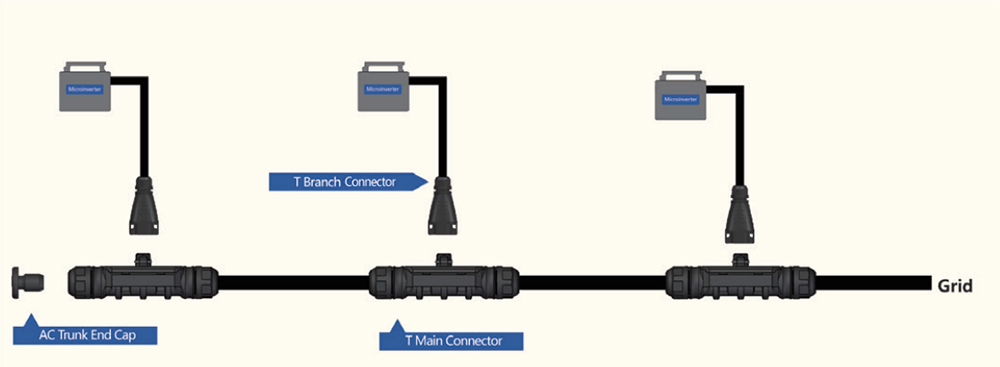

    Verkabelung (mehrere Wechselrichter)

    BC05A PV Anschlusskabel T-Stecker

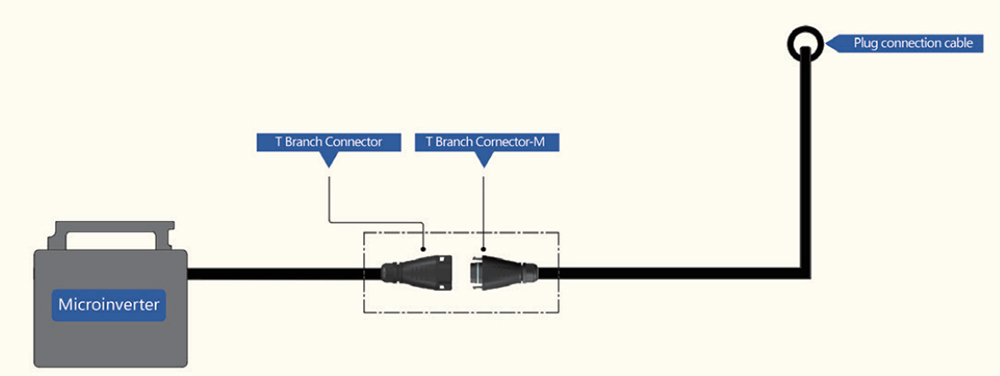

    Verkabelung (einzelne Micro-Wechselrichter)
