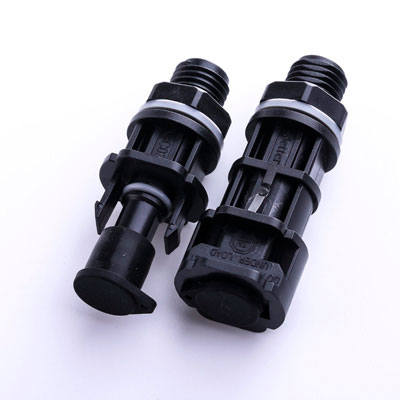

BC03D Photovoltaik Steckverbinder (Stecker und Buchse)

BC03D PV Steckverbinder
(zur Verbindung mit Solarpanelen oder der internen Leiterplatte (PCB) des Mikro-Wechselrichters)

Unsere DC Photovoltaik Stecker werden zum verbinden von Solarpanelen, Invertern und Anschlussdosen eingesetzt. Diese Aschlüsse sind besonders resistent gegen UV-Strahlen, Salzspray, hohe Temperaturen, Vibration und Elektroschocks. Außerdem sind sie besonders gut abgedichtet. Dank ihrer hervorragenden Leistung sind diese Photovoltaik Stecker TÜV zertifiziert worden

  • BC03D Photovoltaik Steckverbinder (Stecker und Buchse)
  • BC03D Photovoltaik Steckverbinder (Stecker und Buchse)
  • Wasserdichtigkeit: IP67(1M,1H)
  • Nennspannung:1500V DC TÜV
  • Nennstrom:30A
  • Kontaktresistenz: ≤0.5mΩ
  • Brennbarkeitsklasse: UL94-V0
  • AWG: 2.5/4.0/6.0mm2
  • Außendurchmesser (AD): 5-6.8mm
  • Anschlusssystem: einrasten
Modell BC03D-M-D17
(PV Steckverbinder Panel-Seite Stecker)
BC03D-F-D17
(PV Steckverbinder Panel-Seite Buchse)
Anschluss Stecker Buchse
Anschluss Rückseite Quetschverbindung
Befestigter Draht M12
Querschnitt Φ12.3+0.2/0
Schraubgehäuse Größe 17mm
Allgemein Nennstrom 30A 40A
Nennspannung 1500V DC(TÜV)
Kontaktresistenz ≤0.5mΩ
Isolierungswiderstand ≧400MΩ
Stoßwiderstandsfestigkeit 8000V
Überspannungsschutz Ⅲ
Verunreinigung 2
Wasserdichtigkeit IP67(mated)
Brennbarkeitsklasse UL94-V0
IEC Schutzklasse Ⅱ
Temperaturbeständigkeit -40℃~+85℃
Stundards EN 6285: 2014 IEC - Sicherheitsanforderungen und Tests
RoHS konform Ja
Anschluss Kontaktanzahl 01 Anschluss
AWG 2.5/4.0/6.0mm² oder 14/12/10AWG
Außendurchmesser 5~6.8mm
Material Gehäuse PC(Polykarbonat)
Kontaktmaterial Roter Kupfer(gestanzt)/CuZn Legierung(geschnitten)
Kontaktoberfläche verzinnt/versilbert
Dichtungsmaterial Silikon

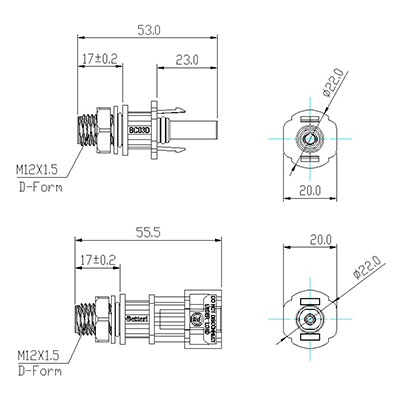

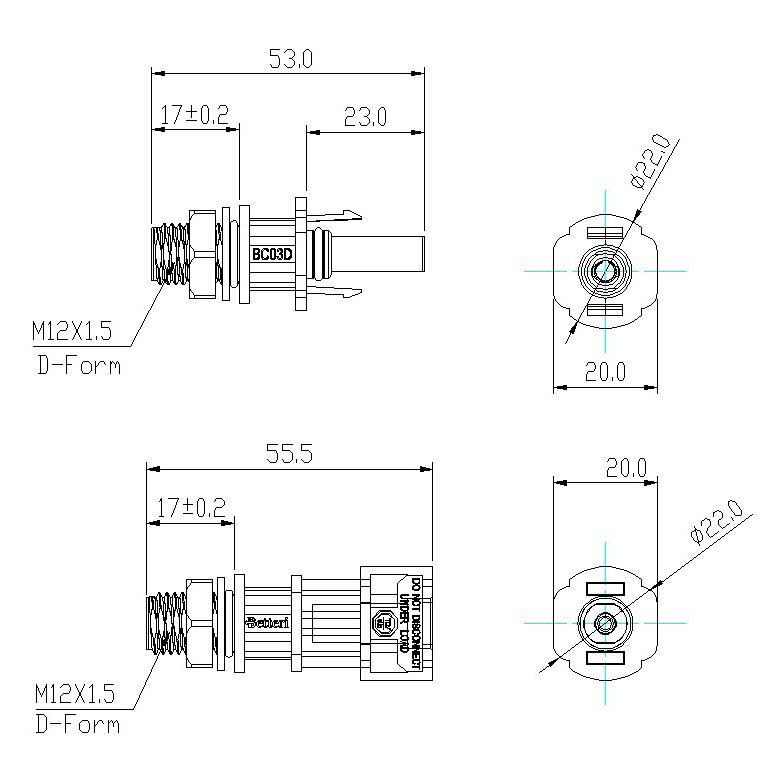

Maße Länge 53mm 55.5mm
Breite 22.0mm 22.0mm
Höhe 20.0mm 20.0mm
Gewicht 5.1g 8.3g
  • BC03D CSA Zertifizierung

Betteri ist spezialisiert auf die Herstellung von Photovoltaik-Stecker und Solarzubehör für unterschiedlichste Anschlussanforderungen. Wir sind stolzer Anbieter von Elektrokomponenten für Solaranlagen. Wir bieten professionellen Kundenservice an, um Sie bei der Vernetzung und beim Anschließen Ihrer Photovoltaikanlagen zu unterstützen.
