BC03C Photovoltaik Steckverbinder (Stecker und Buchse)

DC Anschlusstechnik, PV Kupplungsstecker, PV Solar Stecker, Aufbaudosenstecker

Die DC Photovoltaik Stecker werden zum verbinden von Solarpanelen, Invertern und Anschlussdosen eingesetzt. Diese Aschlüsse sind besonders resistent gegen UV-Strahlen, Salzspray, hohe Temperaturen, Vibration und Elektroschocks. Außerdem sind sie besonders gut abgedichtet. Dank ihrer hervorragenden Leistung sind diese Photovoltaik Stecker TÜV zertifiziert worden.

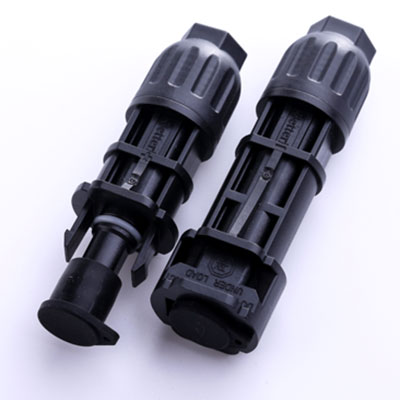

  • BC03C Photovoltaik Steckverbinder (Stecker und Buchse)
  • BC03C Photovoltaik Steckverbinder (Stecker und Buchse)
  • Wasserdichtigkeit: IP67(1M，1H)
  • Nennspannung:1500V DC TÜV
  • Nennstrom:30A
  • Kontaktresistenz: ≤0.5mΩ
  • Brennbarkeitsklasse: UL94-V0
  • AWG: 2.5/4.0/6.0mm2
  • Außendurchmesser (AD): 5-6.8mm
  • Verschlussmechanismus: einrasten
Modell: BC03C-M-C24
Anschluss Stecker
Steckergehäuse  Quetschverbindung
Technische Angaben

Allgemein

Nennstrom 40A
Nennspannung 1500V DC(TÜV)
Kontaktresistenz ≤0.5mΩ
Isolierungswiderstand ≧400MΩ
Stoßspannungsfestigkeit 8000V
Überspannungsschutz Ⅲ
Verunreinigung  2
Wasserdichtigkeit IP67(Verbundkabel)
Brennbarkeitsklasse UL94-V0
IEC Schutzklasse Ⅱ
Temperaturbeständigkeit -40℃~+85℃

Anschluss

Kontaktanzahl 01 Anschluss
AWG 2.5/4.0/6.0mm² oder 14/12/10AWG
Kabeldurchmesser außen 5~6.8mm

Material

Verkleidung PC(Polykarbonat)
Kontakt Roter Kupfer(gestanzt)/CuZn Legierung(geschnitten)
Kontaktoberfläche verzinnt/versilbert
Dichtungsmaterial Silikon

Standard

EN 62852: 2014 IEC - Sicherheitsanforderungen und Tests
RoHS konform Ja

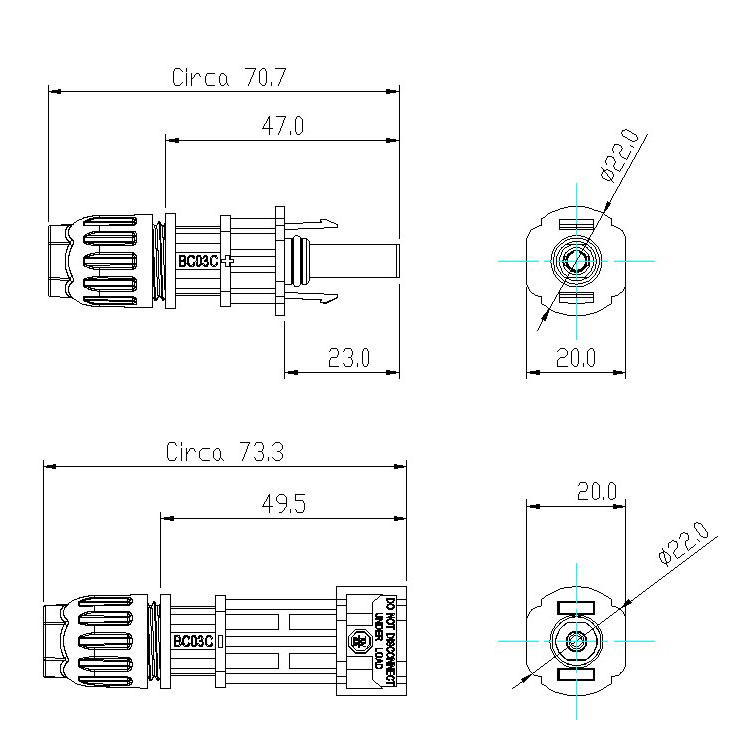

Maße

Länger 70mm
Breite 22.0mm
Höhe 20.0mm
Gewicht 12.7g
Modell: BC03C-F-C24
Anschluss Buchse
Rückseite Gehäuse Quetschverbindung

Allgemein

Nennstrom 40A
Nennspannung 1500V DC(TÜV)
Kontaktresistenz ≤0.5mΩ
Isolierungswiderstand ≧400MΩ
Stoßspannungsfestigkeit 8000V
Überspannungsschutz Ⅲ
Verunreinigung 2
Wasserdichtigkeit IP67(Verbundkabel)
Brennbarkeitsklasse UL94-V0
IEC Schutzklasse Ⅱ
Temperaturbeständigkeit -40℃~+85℃

Anschluss

Kontaktanzahl 01 Anschluss
AWG 2.5/4.0/6.0mm² oder 14/12/10AWG
Außendurchmesser 5~6.8mm

Material

Gehäuse PC(Polykarbonat)
Kontaktmaterial Roter Kuper(gestanzt)/CuZn Legierung(geschnitten)
Kontaktoberfläche verzinnt/versilbert
Dichtungsmaterial Silikon

Standard

EN 62852: 2014 IEC - Sicherheitsanforderungen und Tests
RoHS konform Ja

Maße

Länge 73.2mm
Breite 22.0mm
Höhe  20.0mm
Gewicht 13g

Betteri ist spezialisiert auf die Herstellung von Photovoltaik-Stecker und Solarzubehör für unterschiedlichste Anschlussanforderungen. Wir sind stolzer Anbieter von Elektrokomponenten für Solaranlagen. Wir bieten professionellen Kundenservice an, um Sie bei der Vernetzung und beim Anschließen Ihrer Photovoltaikanlagen zu unterstützen.
