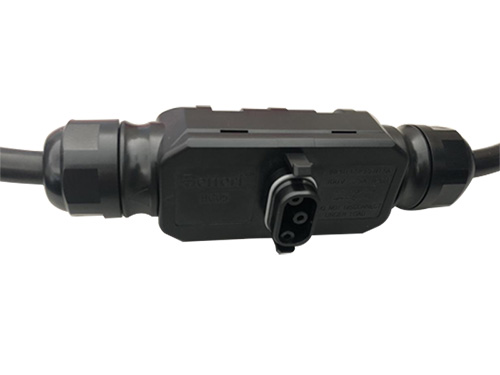

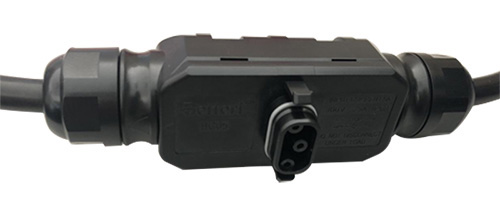

BC05 Rundsteckverbinder (3 polig für Wechselrichter)

Dieses Produkt wurde eingestellt und aus unseren Regalen entfernt.

AC Anschlusstechnik, Photovoltaik Stecker, PV Solar Stecker, MC4 kompatible Stecker

Diese AC Photovoltaik Rundsteckverbinder werden für Verbindungen mit Wechselrichtern und Buskabeln eingesetzt. Dank PPO/PC Kunststoff sind sie besonders dicht, zuverlässig und lange haltbar. Diese Photovoltaik Stecker sind besonders resistent gegen UV-Strahlen, Salzspray, hohe Temperaturen, Vibration und Elektroschocks.

BC05 Rundsteckverbinder (3 polig für Wechselrichter)
BC05 Rundsteckverbinder (3 polig für Wechselrichter)
BC05 Rundsteckverbinder (3 polig für Wechselrichter)
  • Elektroden: dreifach Kern
  • Hauptleitung Nennspannung und Nennstrom: 300V 30A
  • Nebenleitung Nennspannung und Nennstrom: 300V 8A
  • Wasserdichtigkeit: IP68(1.5m,24h)
  • Brennbarkeitsklasse: UL94-V0
  • Isolierungswiderstand: >5MΩ
  • Isolierspannung: 1500V AC (10mA,1Min)
Technische Daten

Allgemein

Kontaktanzahl 2P+PE
Hauptleitung Nennstrom 32A (mit 10AWG/6mm² Kupferkabel)
Hauptleitung Nennspannung 300V
Nebenleitung Nennstrom 12A (mit 16AWG/1.5mm² Kupferkabel)
Nebenleitung Nennspannung  300V
Kontaktresistenz ≤5mΩ
Isolierspannung 1500V AC
Überspannungsschutz Ⅲ
Verunreinigung 2(Verbundkabel)
Schutzklasse IP68(1.5m, 24h)
Auszugskraft 50~100N
Brennbarkeitsklasse UL94-V0
Temperaturbeständigkeit -40℃~+85℃

Anschluss

Zu beachtende Leitungseigenschaften Hauptleitung: 14/12/10AWG; Nebenleitung: 16/18AWG
Zu beachtender Außendurchmesser Hauptleitung: 10~13mm; Nebenleitung: 7~9.5mm
Verschlusssystem Einrasten
Hauptleitungsanschluss Verschraubung
Nebenleitungsanschluss Quetschverbindung

Material

Gehäuse PPE
Draht Kupfer-Zinklegierung
Oberflächenbehandlung Hauptleitung: verzinnt; Nebenleitung: vergoldet
Dichtungsmaterial Silikonkautschuk

Standard

PPP 59015A:2013 TÜV Standard
ANSI/UL6703-2017 CSA Standard
RoHS konform Ja

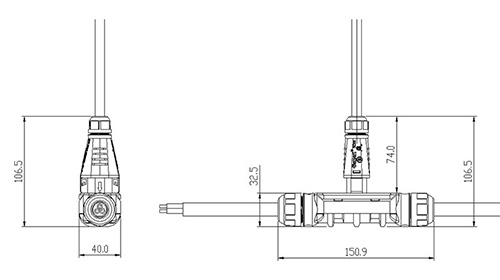

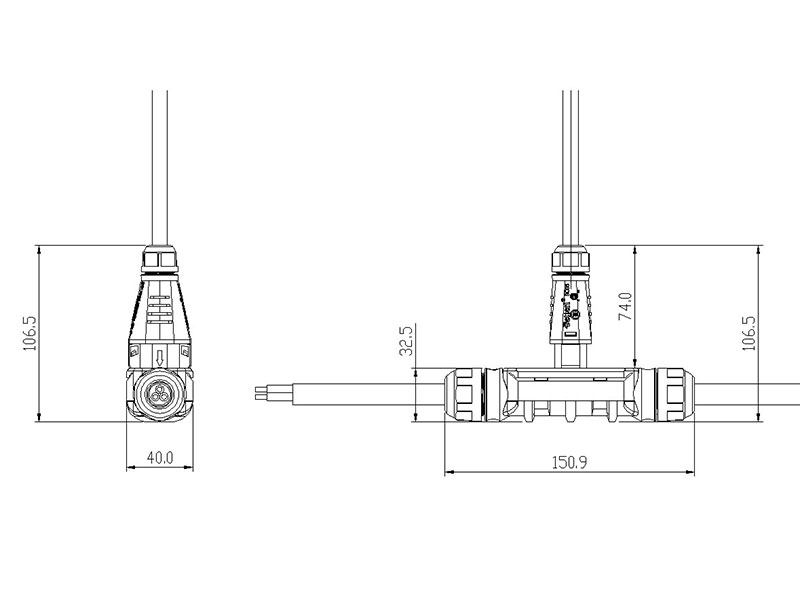

Maße

Länge 150mm
Breite 40mm
Höhe 110mm
