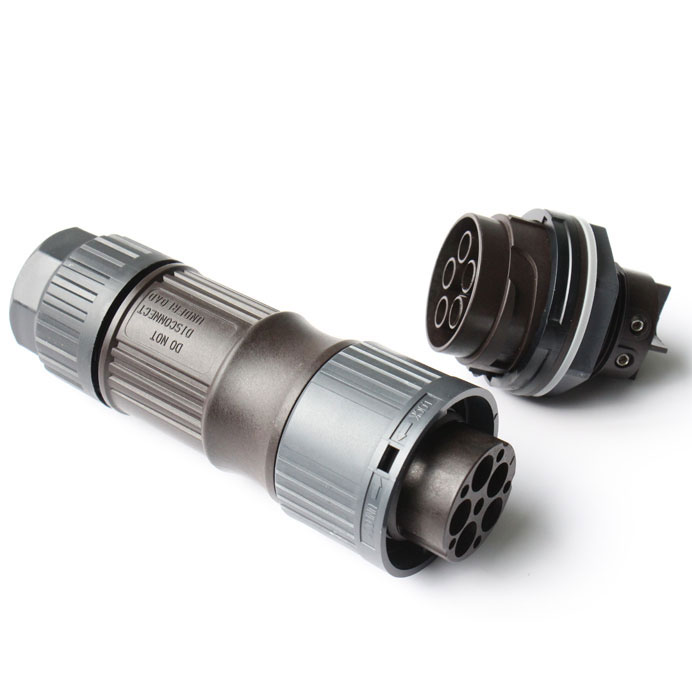

BC02 Rundsteckverbinder (5 polig)

Dieses Produkt wurde eingestellt und aus unseren Regalen entfernt.

AC Anschlusstechnik, Photovoltaik Stecker, PV Solar Stecker, MC4 kompatible Stecker

Dieser AC 3-Phasenstecker kann hohe Stromstärken transportieren und ist resistent gegen UV-Strahlen und hohe Temperaturen, sodass er sich auch für die Kopplung mit Invertern für mittlere Stromstärken eignet. Das Gehäuse wird aus hochwertigem, importierten PA66 gefertigt. Stabilität und Zuverlässigkeit werden durch ein Einrastsystem garantiert.

  • Leistungsbereich: 20kw-30kw, drei Phasen
  • Nennspannung: 690V (TÜV)
  • Nennstrom: 50A（10mm2）
  • Elektroden: 4P+PE
  • Kontaktresistenz: ≤5mΩ
  • Wasserdichtigkeit: IP67(1m,30m)
  • AWG: 4-16mm2
  • Außendurchmesser (OD): 15-24mm
  • Betriebstemperatur: -40℃~+85℃
BC02(H9) Rundsteckverbinder (5 polig)
BC02 Rundsteckverbinder (5 polig)
BC02 Rundsteckverbinder (5 polig)
BC02 Rundsteckverbinder (5 polig)
  • Artikelnummer (TÜV, CQC 690V): BC02-5M65-19 (Kabel: 6/10/16 mm²)
  • Artikelnummer (TÜV, CQC 690V): BC02-5F65-09 (Kabel:6/10/16mm2)
Technische Angaben

Allgemein

Kontaktanzahl 4P+PE
Nennstrom 50A(mit 10mm² Draht)
Nennspannung 690V
Kontaktresistenz ≤1mΩ
Stoßspannungsfestigkeit 6000V AC
Überspannungsschutz Ⅲ
Verunreinigung 2(Verbundkabel)
Wasserdichtigkeit IP67(1m, 30min)
Ionenströmung und Auszugskraft 50~100N
Brennbarkeitsklasse UL94-V0
Temperaturbeständigkeit -40℃~+85℃

Anschluss

AWG 2.5/4/6/10/16mm² oder 14/12/10/8/6AWG
Außendurchmesser 15~24mm
Verschlusssystem Bajonett

Modell

Anschluss Stecker
Anschlusstyp  Verschraubung
Größe Verschraubung M4X0.7(“--”Typ)

Standard

PPP 59015A:2013 TÜV- Sicherheitsanforderungen und Tests
RoHS konform Ja

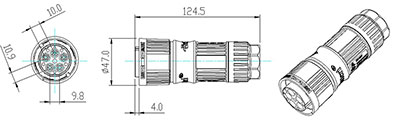

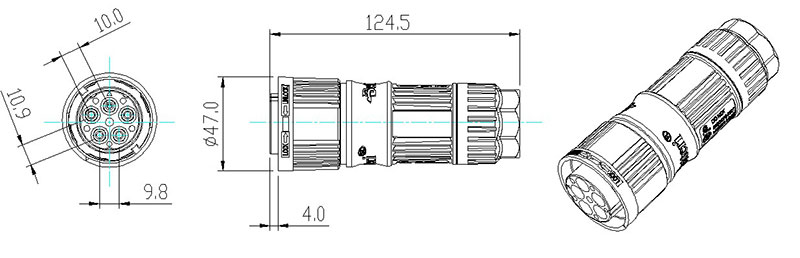

Maße

Länge 47.0mm
Breite 47.0mm
Höhe 124.5mm
BC02(H6) Rundsteckverbinder (5 polig)
  • Artikelnummer (TÜV, CQC 690V): BC02-5M65-16(Kabel:2.5/4/6mm2)
  • Artikelnummer (TÜV, CQC 690V): BC02-5M65-16(Kabel:2.5/4/6mm2)
Technical Parameter

Allgemein

Kontaktanzahl 4P+PE
Nennstrom 50A(mit 10mm² Draht)
Nennspannung 690V
Kontaktresistenz ≤1mΩ
Stoßspannungsfestigkeit 6000V AC
Überspannungsschutz Ⅲ
Verunreinigung 2(Verbundkabel)
Wasserdichtigkeit IP67(1m, 30min)
Ionenströmung und Auszugskraft 50~100N
Brennbarkeitsklasse UL94-V0
Temperaturbeständigkeit -40℃~+85℃

Anschluss

AWG 2.5/4/6/10/16mm² oder 14/12/10/8/6AWG
Außendurchmesser 15~24mm
Verschlusssystem Bajonett

Modell

Anschluss Buchse
Anschlusstyp Verschraubung
Größe Verschraubung  M4X0.7(“--”Typ)
Befestigter Draht M32
Querschnitt Φ32.3+0.2/0

Material

Gehäuse und dielektrisches Material PA66 (25% GF)
Kontaktmaterial CuZn Legierung
Kontaktoberfläche versilbert
Dichtungsmaterial Silikon

Standard

PPP 59015A:2013 TÜV- Sicherheitsanforderungen und Tests
RoHS konform Ja

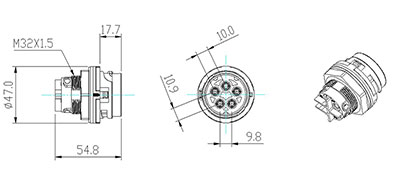

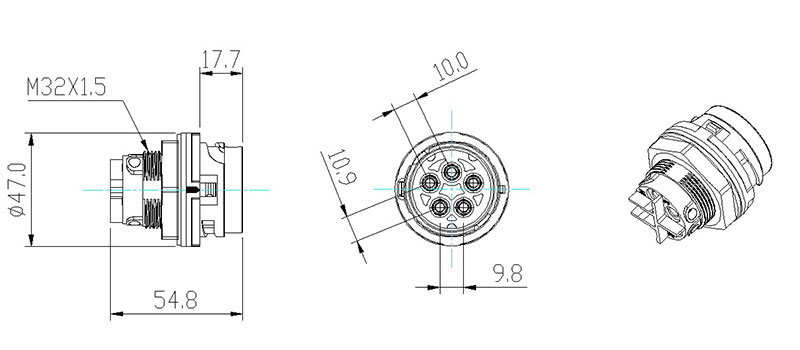

Maße

Länge 47.0mm
Breite 47.0mm
Höhe 54.8mm
