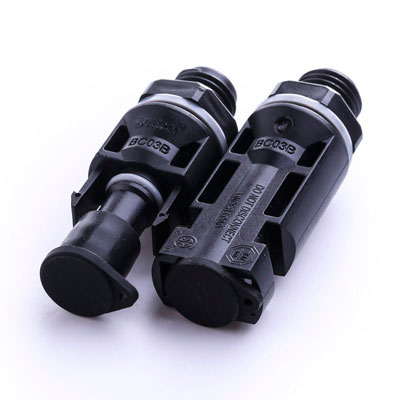

BC03B Photovoltaik Steckverbinder (Stecker und Buchse)

Dieses Produkt wurde eingestellt und aus unseren Regalen entfernt.

DC Anschlusstechnik, PV Kupplungsstecker, PV Solar Stecker, Aufbaudosenstecker

DC Photovolatik Stecker werden mit Kabeln und Zugängen verbunden, um Gleichstrom ins Stromnetz zu leiten. Diese Stecker sind einfach anzubringen und kein besonderes Werkzeug ist dazu nötig. Sie lassen sich einfach mit anderen Anschlüssen kombinieren, z.B. MC4 Anschlüsse. Dank hochwertiger Kunststoffe sind die Anschlüsse zuverlässig und haben eine lange Haltbarkeit. Jeder Photovoltaik Stecker ist TÜV und CSA zertifiziert, hochwertig und zuverlässig.

  • BC03B Photovoltaik Steckverbinder (Stecker und Buchse)
  • BC03B Photovoltaik Steckverbinder (Stecker und Buchse)
  • Nennspannung:1000V
  • Nennstrom:30A
  • Kontaktresistenz: ≤0.5mΩ
  • Mehanischer Lebensdauer: ≥250 Mal
  • Wasserdichigkeit: IP67(1M，1H)
  • Brennbarkeitsklasse: UL94-V0
  • AWG: 2.5/4.0/6.0mm2
  • Kabeldurchmesser außen (AD): 5-6.8mm
Modell: BC03B-M-R17/BC03B-M-D17
Anschluss Stecker und Buchse
Steckergehäuse Quetschverbindung
Befestigter Draht M12
Größe Querschnitt Φ12.3+0.2/0
Technische Angaben

Allgemein

Nennstrom 30A
Nennspannung 1000V DC(TÜV), 600/1000V DC(CSA)
Kontaktresistenz ≤0.5mΩ
Isolierungswiderstand  ≧400MΩ
Stoßspannungsfestigkeit 6000V
Überspannungsschutz Ⅲ
Verunreinigung 2
Wasserdichtigkeit IP67(Verbundkabel)
Brennbarkeitsklasse UL94-V0
IEC Schutzklasse Ⅱ
Temperaturbeständigkeit -40℃~+85℃

Anschluss

Kontaktanzahl 01 Anschluss
AWG 2.5/4.0/6.0mm² oderr 14/12/10AWG
Kabeldurchmesser außen 5~6.8mm

Material

Verkleidung PC(Polykarbonat)
Kontakmaterial Roter Kuper(gestanzt)/CuZn Legierung(geschnitten)
Kontakoberfläche verzinnt/versilbert
Dichtungsmaterial Silikon

Standard

EN 6285: 2014 IEC - Sicherheitsanforderungen und Tests
UL6703 USA und Kanada - Sicherheitsanforderungen und Tests
RoHS konform Ja

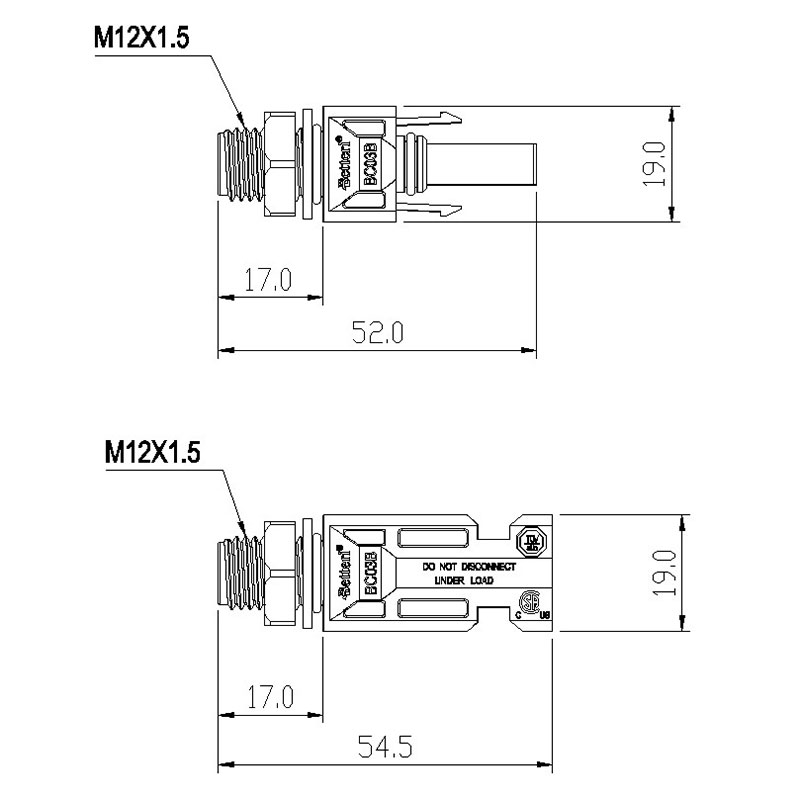

Maße

Length 50mm
Width 19.0mm
Height 19.0mm
Weight 5.05g
Modell: BC03B-F-R17/BC03B-F-D17
Anschluss Buchse
Zusammensetzung  Quetschverbindung
Gehäuse M12
Querschnittgröße Φ12.3+0.2/0

Allgemein

Nennstrom 30A
Nennspannung 1000V DC(TUV), 600/1000V DC(CSA)
Kontaktresistenz  ≤0.5mΩ
Isolierungswiderstand ≧400MΩ
Stoßspannungsfestigkeit 6000V
Überspannungsschutz Ⅲ
Verunreinigung 2
Wasserdichtigkeit IP67(Verbundkabel)
Brennbarkeitsklasse UL94-V0
IEC Schutzklasse Ⅱ
Temperaturbeständigkeit -40℃~+85℃

Anschluss

Kontaktanzahl 01 Anschluss
AWG 2.5/4.0/6.0mm² oder 14/12/10AWG
Kabeldurchmesser außen 5~6.8mm

Material

Verkleidung PC(Polykarbonat)
Kontaktmaterial Roter Kupfer(gestanzt)/CuZn Legierung(geschnitten)
Kontaktoberfläche  verzinnt/versilbert
Dichtungsmaterial Silikon

Standard

EN 6285: 2014 IEC - Sicherheitsanforderungen und Tests
UL6703 USA und Kanada - Sicherheitsanforderungen und Tests
RoHS konform Ja

Maße

Länge  56.8mm
Breite  19.0mm
Höhe 19.0mm
