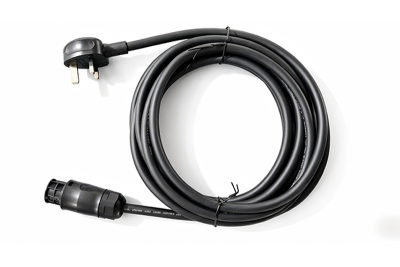

BC01 Anschlusskabel Solar BC01 für Typ G Stecker

BC01 Anschlusskabel Solar BC01 für Typ G Stecker

BC01

BC05A

Diese Kabelkonfektion kombiniert einen abgesicherten Netzstecker des Typs G gemäß dem Sicherheitsstandard BS 1363 mit einem Betteri-AC-Solarsteckverbinder. Sie wurde für den AC-seitigen Anschluss von Solar-Mikrowechselrichtern, PV-Anlagen und Energiespeichersystemen entwickelt und eignet sich für den Einsatz im Vereinigten Königreich, Saudi-Arabien, den GCC-Staaten, Irland, Zypern, Malta, Malaysia, Singapur, Hongkong sowie weiteren Märkten, in denen Typ-G-Stecker verwendet werden.

Technische Spezifikationen

Artikel	Spezifikationen
Steckermodell	ZH-61A (Typ G / BS 1363)
Nennstrom (Steckerseite)	3A, 5A, 10A, 13A
Nennspannung (Steckerseite)	250V AC
Steckertyp	Typ G (UK-/Golf-Standard)
AC-Solarsteckverbinder-Modell	BC01 (anpassbar)
Steckverbindertyp	AC-Solarsteckverbinder (kompatibel mit Mikrowechselrichtern und AC-seitigen PV-Systemen)

Eigenschaften

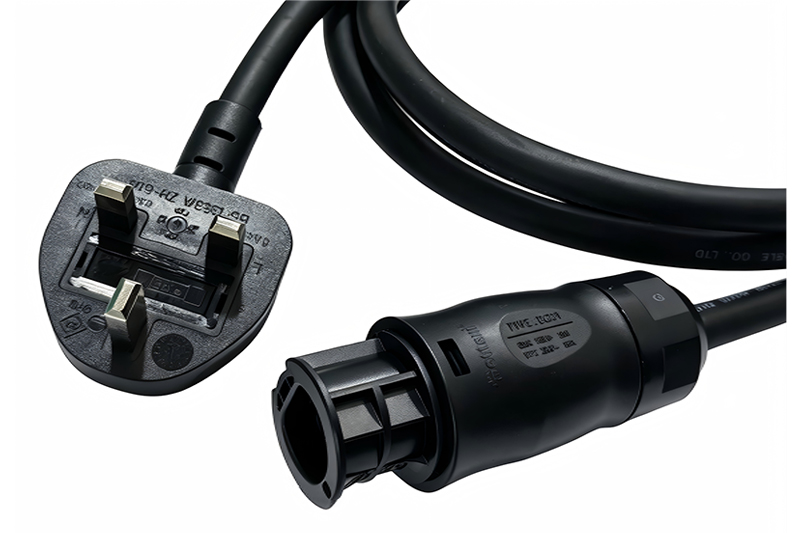

Typ-G-Steckeraufbau: Der Typ-G-Stecker verfügt über drei rechteckige Kontakte in dreieckiger Anordnung sowie über eine integrierte Sicherung. Die Sicherungswerte können je nach Anwendung ausgewählt werden, beispielsweise 3 A für PV-Geräte mit geringer Leistung oder 13 A für PV- und Energiespeichergeräte mit höherer Last. Das in BS-1363-Systemen verwendete Steckdosendesign mit Schutzkontaktblenden trägt dazu bei, unbeabsichtigte Berührungen zu verhindern und die Betriebssicherheit zu erhöhen.
Kompatibilität mit PV-Steckverbindern: Die Kabelkonfektion ist mit Betteri-AC-Solarsteckverbindern kompatibel und unterstützt die Sicherheitsanforderungen für Steckverbinder gemäß IEC 61984:2008. Sie ermöglicht eine zuverlässige AC-seitige Verbindung für Solarstromsysteme, einschließlich Mikrowechselrichtern und zugehörigen Photovoltaik-Anwendungen.
Unterstützung von Zertifizierungen: Der Stecker kann mit ASTA- und GCC-Zertifizierungsoptionen geliefert werden. Der AC-Solarsteckverbinder kann entsprechend projekt- und marktspezifischer Anforderungen so konfiguriert werden, dass relevante UL-, TÜV- und IEC-Anforderungen erfüllt werden.
Umweltkonformität: Die komplette Kabelkonfektion kann in RoHS- und REACH-konformen Ausführungen geliefert werden, um globale Compliance-Anforderungen im PV-Markt zu unterstützen.
Individuelle Konfiguration: Kabellänge, Isolationsmaterial, Mantelmaterial, Steckverbinderanschluss sowie Sicherungswert können an spezifische Installationsanforderungen angepasst werden.

Anwendung

AC-seitiger Anschluss für private und gewerbliche Solarsysteme in Märkten mit Typ-G-Steckern
Stromanschluss für Photovoltaik-Energiespeichersysteme
Stromversorgung für Solar-Mikrowechselrichter, Leistungsoptimierer und PV-Überwachungsgeräte
Kundenspezifische Verkabelung von PV-Systemen für Projekte im Vereinigten Königreich, Saudi-Arabien und den GCC-Staaten

Produktinformationen

Die integrierte Sicherung im Typ-G-Stecker bietet Überstromschutz für PV-Geräte und unterstützt die Einhaltung der britischen elektrischen Sicherheitsvorschriften (BS-1363-System).
Die PV-Steckverbinder der Serien BC01/BC05A verfügen über Schutzart IP68 und sind somit staub- und wasserdicht, wodurch sie sich für den Außeneinsatz in PV-Anlagen eignen.
Kabellänge, Steckverbinderanschluss und Sicherungswert können individuell an spezifische Anforderungen von PV-Systemen angepasst werden.
Jede Kabelkonfektion wird vor der Auslieferung einer 100%igen elektrischen Funktions- und Sicherheitsprüfung unterzogen.
